?鋰電極片涂布機微型演示模型制作案例

?

?1. 模型設計與3D打印?

• ?設計階段?：基于真實涂布機結構進行等比縮小，保留核心部件（供料系統、涂布模頭、傳送輥、烘干箱等），確保模型動態可演示。

• ?3D打印工藝?：采用光敏樹脂（SLA/DLP技術）分層打印，確保高精度細節還原，如模頭狹縫、輥面紋理等。打印后經酒精清洗去除殘留樹脂，UV二次固化增強強度。

?2. 關鍵部件制作?

• ?涂布模頭?：透明樹脂打印，內部流道可見，唇口部位拋光處理模擬金屬光澤。

• ?傳送輥組?：空心結構設計，表面噴涂啞光銀漆模仿金屬質感，兩端嵌入微型軸承實現手動滾動。

• ?烘干箱?：鏤空網格結構打印，內置LED暖光燈帶模擬熱風干燥效果。

?3. 后期處理與上色?

• ?表面精修?：砂紙打磨去除層紋，凸起部位（如螺絲、標牌）筆刀修整。

• ?分色噴涂?：

  • 主體框架：啞光深灰（工業設備標準色）

  • 運動部件：銀色金屬漆+舊化漬洗增強機械感

  • 管道/電線：PVC軟管+熒光橙點綴（警示色還原）




• ?標識細節?：水貼紙印制廠商LOGO、安全警示標（如“高溫勿觸”），局部滲線強化結構分割線。

?4. 動態效果模擬?

• 可手動推動極片（用PET薄膜模擬）穿過涂布模頭，配合磁吸式漿料儲罐（透明亞克力+藍色凝膠模擬漿料）。

• 烘干箱LED燈光可切換常亮/閃爍模式，增強演示互動性。

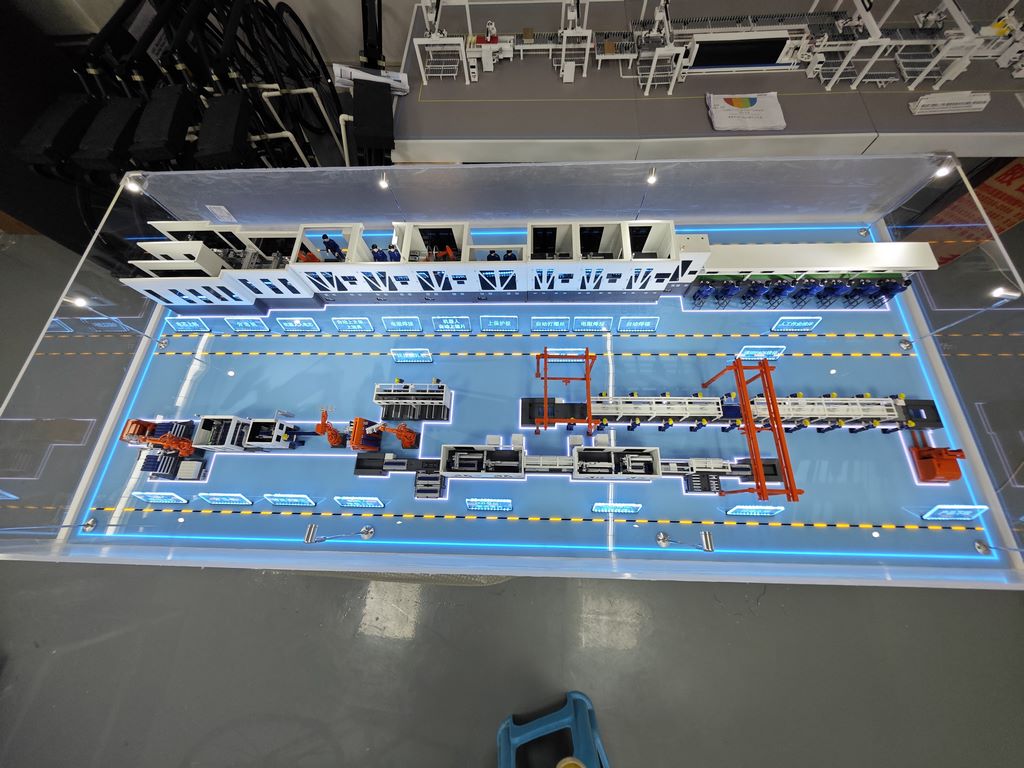

?成品效果?：模型保留真實設備的工業設計語言，兼顧觀賞性與操作趣味性，適用于展會陳列或客戶方案演示。支持按需求定制涂布寬度、開放式結構等細節。
