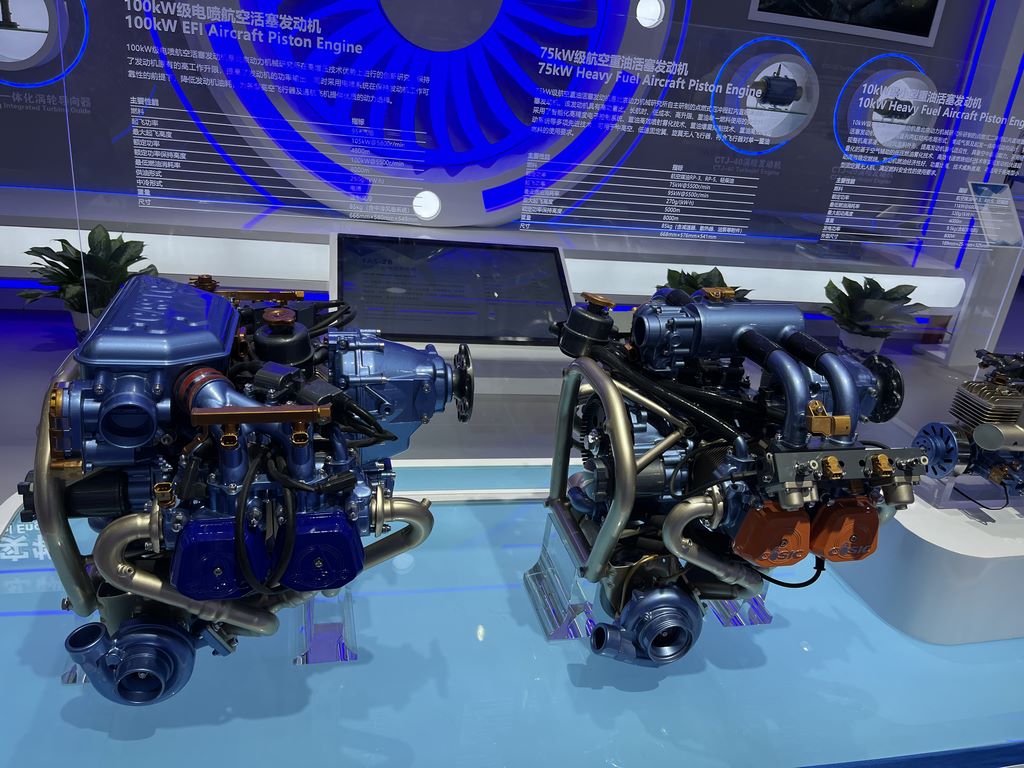

航空活塞發動機模型制作案例

?

?項目背景?

為某航空科技展定制活塞發動機模型，采用?高精度3D打印+手工精修?工藝，確保結構還原度達90%以上，同時具備動態演示功能。

?核心制作流程?

?1. 3D打印材料與設備選擇?

• ?主體結構?：工業級光固化（SLA）樹脂，確保高精度（層厚0.05mm）和表面光滑度

• ?運動部件?：尼龍（PA12）選擇性激光燒結（SLS），保證耐磨性和韌性

• ?透明部件（油路/觀察窗）?：透明光敏樹脂，后期拋光增強透光性

• ?設備型號?：

  • 大尺寸結構件：聯泰Lite600HD（600×600×400mm成型尺寸）

  • 精密齒輪/連桿：Formlabs Form 3+（25μm高分辨率）




?2. 打印后處理工藝?

• ?支撐去除?：超聲波清洗+精細手工修整，避免損傷細節

• ?表面精修?：

  • 砂紙逐級打磨（400目→2000目）

  • 原子灰填補層紋，確保無縫銜接

  • 噴底漆（灰色水補土）檢查瑕疵




• ?分件組裝?：磁吸+榫卯結構設計，便于拆裝運輸

?3. 涂裝與質感還原?

• ?基底處理?：

  • 金屬部件：電鍍銀底漆+透明消光保護漆

  • 塑料殼體：啞光黑底漆增強附著力




• ?分色噴涂?：

  • 缸體：啞光金屬灰（RAL 7016）

  • 管路：熒光紅（Pantone 185C）標識燃油通道

  • 線束：仿橡膠質感（軟觸漆）




• ?舊化效果?：

  • 干掃技法突出螺栓/焊縫細節

  • 特調油漬漬洗液模擬真實使用痕跡




?4. 動態功能實現?

• ?曲軸運動?：微型步進電機（5V）驅動，轉速可調

• ?火花塞閃光?：貼片LED+光纖導光，同步點火頻率

• ?油路循環?：透明管路+磁流體模擬機油流動
