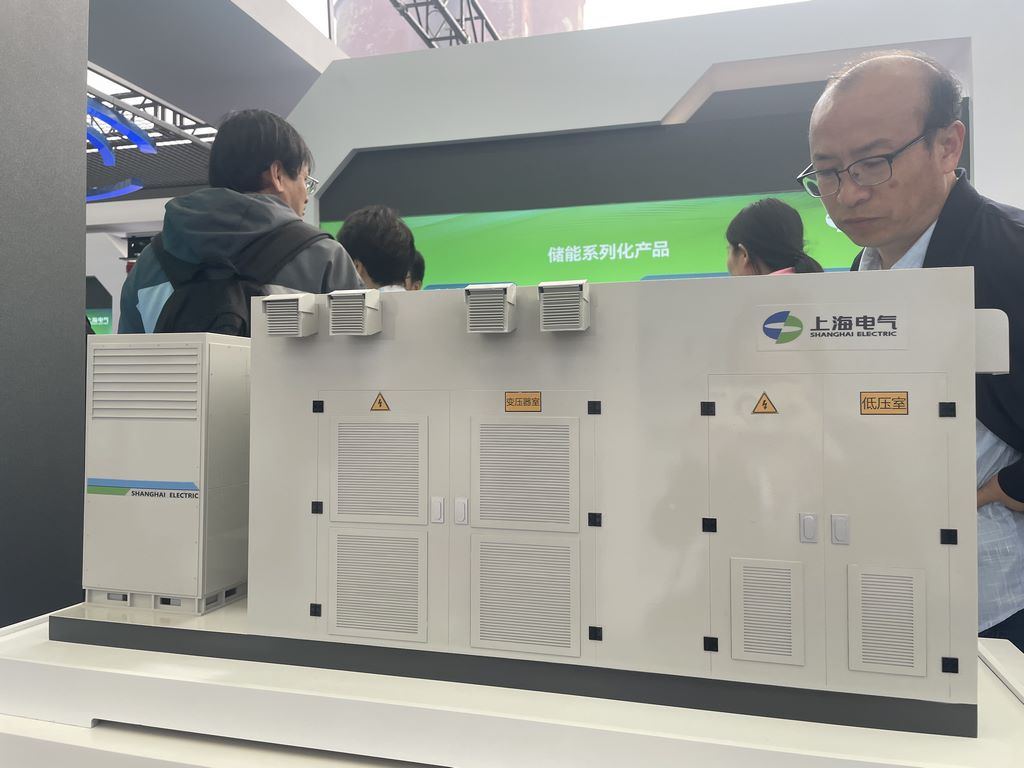

儲能系統展示模型制作技術方案

一、基材加工與結構成型

1. 主體艙體制作

• 采用6061-T6鋁合金數控加工艙體框架，激光切割公差控制在±0.1mm

• 變壓器室隔板使用3mm厚阻燃PC板熱彎成型，邊緣倒角處理模擬真實設備R角

• 艙門鉸鏈采用不銹鋼微型軸承結構，實現與實物相同的開合阻尼感

2. 功能組件復刻

• 散熱格柵通過精密蝕刻工藝在0.8mm銅板上還原原廠菱形網孔圖案

• 儀表盤采用雙層亞克力UV打印技術，底層為刻度盤面，上層為凸面透鏡效果

二、表面處理工藝

• 底漆處理：全件噴涂灰色環氧底漆后，用800目水砂紙手工打磨消除接縫段差

• 分色噴涂：主艙體使用工程機械專用啞光漆（潘通Cool Gray 3U），警示區域采用3M反光貼膜切割拼接

• 金屬質感處理：銅排部件先做化學發藍處理，再噴涂透明啞光保護漆

三、裝配與細節強化

1. 線束系統仿真

• 按1:5比例縮編真實線纜規格，使用鍍錫銅絲編織屏蔽層

• 每個接線端子壓接后點涂紅色防拆標識漆

2. 動態效果集成

• 在變壓器室內部安裝微型渦輪風扇模擬散熱氣流

• 電壓表指針通過微型步進電機實現±5°擺動

3. 環境適配處理

• 底座鋪設磁吸式仿礫石紋理地臺，可快速更換不同場景模塊

• 設備側面用激光雕刻企業質檢標簽
